洗碗机不加热了-寻电工帮忙

xyz-xin

圣诞假期回来后，发现家里的洗碗机不加热了。有个错误代码，告知加热组件问题，老公想拆了，可是找不到加热组件的位置。

谁有这方面的经验分享一下，多谢！

[ 本帖最后由 xyz-xin 于 8-3-2011 17:58 编辑 ]

tony.zheng

上图，上图。

xyz-xin

上什么图呀？洗碗机吗

xyz-xin

昨天打电话找到维修店，一报价：真是抢钱了！
上门费96刀，人工每10分钟25刀，加配件费和GST。最后决定自己修，修不好再请他们也不迟

河水洋洋

这费用的确是在抢钱，不过有时候恐怕也没办法。

我们自己这两天也在尝试自己修洗碗机，今天把机器已经拖出来大卸八块，找了一些自己怀疑可能有问题的地方，清洁之后再装回去，没有任何改善（当然也没有变的更坏：症状就是只进水，不洗涤，加热倒是有的，打开门之后就发现一箱子热气腾腾的－－－－脏碗），郁闷哦！

一般洗碗机的加热元件在机器的底部，需要拆卸洗碗机最底部的板子，而拆卸这块板子又需要拆掉两侧面板上的螺钉，拆掉这些螺钉又需要卸掉整个前面板还有门下面的塑料挡板。。。

拖出洗碗机的时候要注意保护进水和出水管，我们把两个管子上都用塑料袋包裹起来，这样拖出来的时候里面残留的水就不会把橱柜搞的一塌糊涂了。

yearshappy

安慰。

我家洗碗机通常都不用，因为每次用的时候，把碗盘的放入之前都要用水事先冲洗掉所有食物残渣，大概只剩下油了，然后再放入机了。
有这功夫，我就自己洗了算了。

xyz-xin

我在youtube找到一个很好的video：http://www.youtube.com/watch?v=PbkY_SDA8jo
讲解dishwasher常见问题，但样品是老式的洗碗机

另外我dig out说，新式一体机如果报告加热器故障，十有八九不是加热器的真正故障，而是电线连接问题。解决方法就是找到电路板，拆下电线清洗再重新焊上，一般问题就好了。我周末刚去bunnings买了电表和电銲，准备有时间试验一下

tony.zheng

我不看好你会修好它。你连加热器都找不到。拆下电线清洗再重新焊上，一般问题就好了  这个思路是错的。一般发热管连接到电路板上是连接件。加热器上应该还有个温度保险丝，用作过热或过电流保护，一次性的。如果你想自己修，还要加一个万用表，一支电笔。

xyz-xin

嘿嘿，试试呗，万用表已经买好了

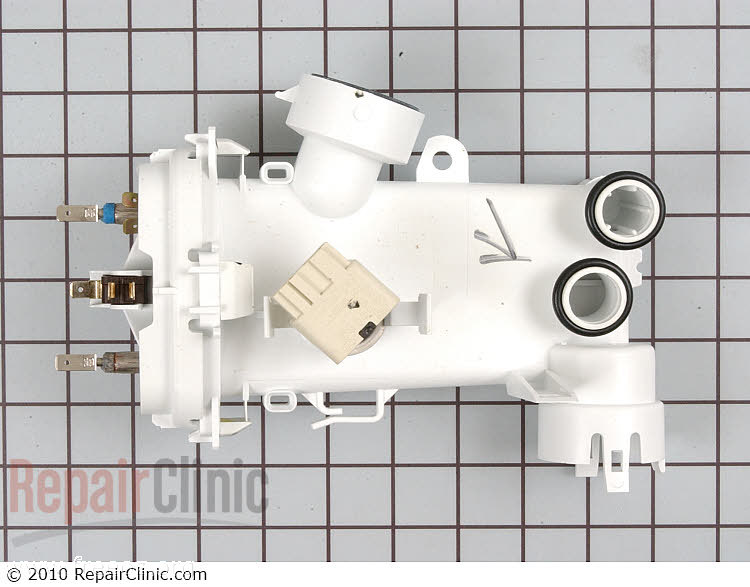

加热器就是这个东东

tony.zheng

没修过这种机，只能给你分析一下：
1 hot1 hot2 是发热管的脚。假如功率在1KW～3KW之间，电阻值在58～19欧姆之间
2 sw1是个行程开关，可能检测水压的。正常状态下用万用表量C脚和另外两脚是一通一断的
3 sw2应该是过温过流保安器，正常状态下用万用表量是通的。
4 mo? 不清楚是什么用途。看样子是低压小功率用的。可能是温度传感器。
检查过程：
1 首先确认此机是和电源断开的。
2 大致画张草图，将连线的颜色或号码标在草图上。以防忘记。
3 用电笔确认各个连接点没电，用万用表电阻档X1档检测SW2 HOT1 2 SW1(拆开其中一连接点来测量）
最有可能是MO?接触不良。如果其中有一点坏，要整个加热器换。

tony.zheng

如果检测正常，下一步要通电检测，不建议，不赞成你做。还有可能的地方是控制主板，没图无法分析。

[ 本帖最后由 tony.zheng 于 2-3-2011 00:38 编辑 ]

xyz-xin

请教LS：

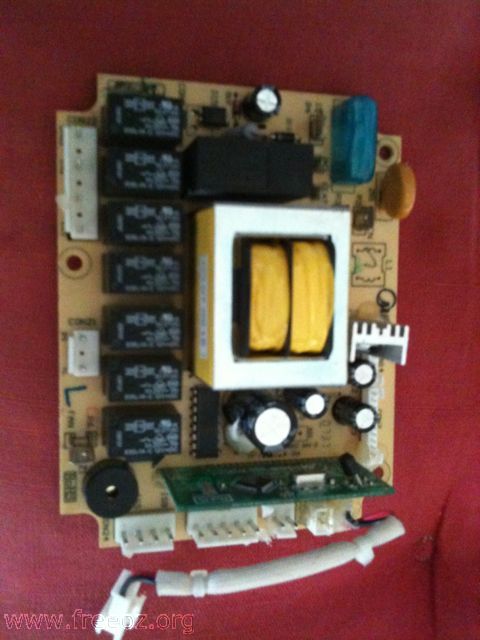

我测量加热器了，没有坏，所以把电路板拆下来了。发现上面有7个开关，请教如何甄别这些开关好坏？（照片上的7个黑色方块）

tony.zheng

图片不够了清晰。

freshfish

那7个不是开关，是单常开触点的继电器，判断好坏只需要两方面，1，量一下触点（画开关的那两个）是否粘连，无外接线的时候用万用表量不通就正常；2，量线圈（另两个）阻值，应该是都一样的，如果哪个不通或阻值极小就可能有问题，当然也要注意驱动线圈的电路会影响测量值。

如果真想修好，一般来说得得把相关的插脚的用途弄明白（看看外接的线是输入类的还是输出类的，干什么用的），否则就是无目的的乱碰

tony.zheng

LS的是高手。

tony.zheng

是8个“开关”，那7个继电器中没有供电给加热器的。估计控制加热器的继电器是靠近变压器的那个。图片不够了清晰。

小名

LS的都很油菜。我也来几句

1 家用电器坏了，得请维修人员或电子技术人员帮忙。一般电工是不会干这个活的，电工只会弄电线，开关等之类的事情。

2 LZ您这样无异盲人摸象。我不建议您自行动手维修这个东西。主要是一怕把零件装回去后，密封有问题造成漏水继而漏电，二怕东西装回去的时候没有点小情况没注意到，也漏电了。东西坏了事小，电到人了事大啊。

3 14楼说了，那些”开关“是常开继电器。一般来说发热丝的电流会比较大，容易烧坏继电器的触点。但在不通电的情况下，你难以测量到触点的好坏，尤其是你不太懂这个，没法使用其它安全的电源去驱动继电器。

4 加热器你是怎么测出来没有坏的？

ycrb

谢谢楼上各位热心的朋友。老公拆了洗碗机后，量过加热组件，发现是好的。而且装回去后通电测试，在加热组件的位置是热的，但洗碗机依然显示E3，不工作。所以怀疑是电路板虚焊。不知是否正确？

ycrb

16楼太有才了。

没错，在你标的变压器和大继电器的的角上，是加热组件的接头，标有heat. 但现在发现加热组件是好的，而且加热。

tony.zheng

检查温度探头

ycrb

中间的铁家伙就是加热组件

ycrb

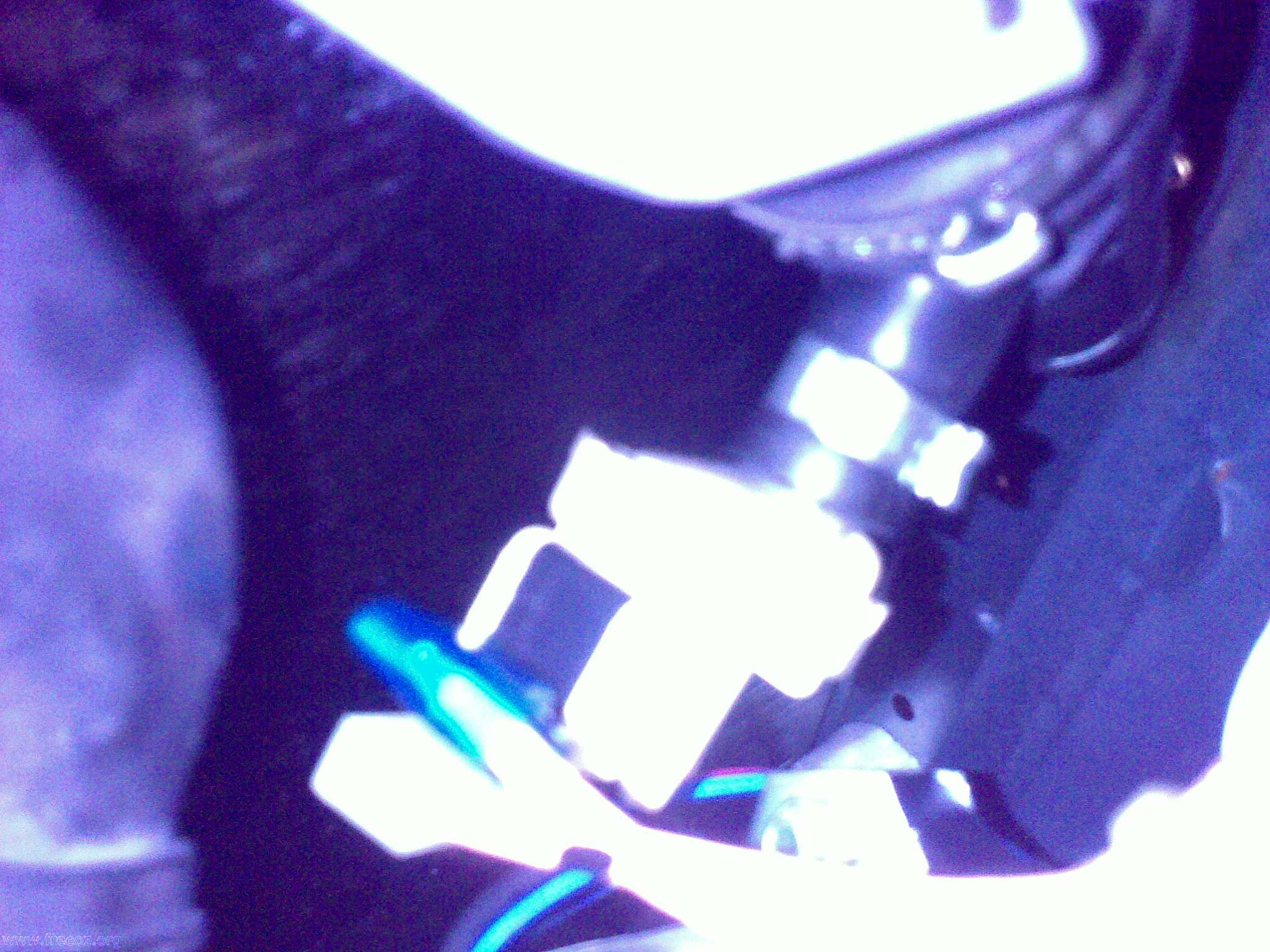

温感在加热组件后面的管道上，测试了电阻，有。应该算好的吧？抱歉图不清楚。


[ 本帖最后由 ycrb 于 9-3-2011 08:19 编辑 ]

tony.zheng

wzw

讨论了半天，好像你家洗碗机现在是能加热的？但是不是可以洗呢？如果可以洗的话，就直接把进水接到热水管上不就完事了，我家的洗碗机就是接的热水管，这样加热器就不用工作。
